飛控系統仿真測試系統

1、概述

本系統結合無人機技術與虛擬仿真技術，搭建虛實結合平臺，使得實際無人機與半實物仿真機處于同一環境中進行集群驗證。一方面，利用半實物仿真技術建立集群半實物仿真平臺；另一方面，可以將現實動捕系統中的實際無人機進行虛擬化，在虛擬平臺上構建對應的無人機模型，與實際設備進行融合，使實體無人機與仿真無人機能夠彼此通訊感知。

2、系統組成

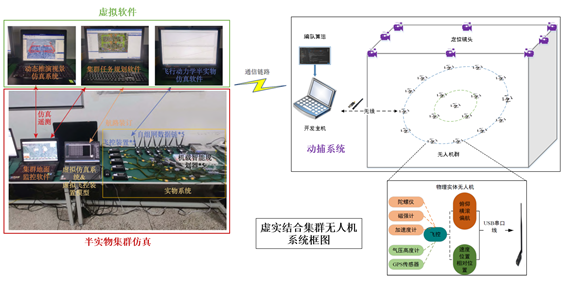

針對無人機集群半物理仿真實現，實驗室具備成套解決方案，其系統框架如圖所示，主要包括兩大部分：虛擬系統和實體系統。虛擬系統組成是包含集群任務規劃軟件、半實物仿真軟件、集群地面監控軟件和三維視景仿真系統等。實物系統是由飛控裝置、實體無人機、自組網數據鏈和智能規劃器 4部分組成。實物系統在虛實結合半實物仿真系統中負責完成無人機集群實物飛行驗證功能。

3、系統功能

無人機集群協同科研平臺方案，具備成熟穩定、容易上手、開源開放等優勢。通過平臺的應用，可實現功能如下：

1.基于Matlab/Simulink開發，可以實現多無人機的集群控制；

2. 通過無人機定位接口軟件獲取各無人機的位姿，通過無人機控制接口軟件發送控制指令（支持位置控制指令、速度控制指令、航向控制指令）給各無人機/無人機實現編隊的協同；

3.可同時飛行20架無人機（實物）；通過網絡接收室內定位系統發送的無人機位置信息，轉換為無人機定位所需要的格式，支持Matlab調用；

4.具有天地協同集群控制開發環境；

5.具有完整的無人機集群控制的開發、調試、仿真的開發環境；

6.具有基于學生或科研人員友好的Matlab/simulink環境的算法開發環境；

7.支持多無人機集群控制算法開發與調試；

     8.提供完善的代碼編輯、運行調試等功能。

4、關鍵技術

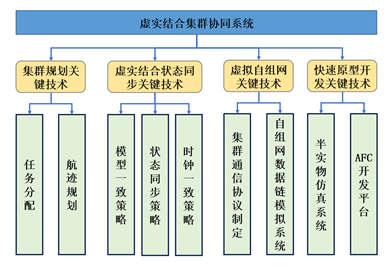

無人機集群虛實結合半實物仿真系統設計與實現過程中主要用到集群規劃、虛實結合狀態同步和虛擬自組網等關鍵技術。虛實結合半實物仿真關鍵技術結構圖如圖所示。

5、技術特點

     室內定位系統：采用室內光學運動捕捉技術，標配定位范圍25m×25m×15m，支持毫米級定位，能夠同時捕捉20架左右的無人機；

被控對象：本平臺系統支持20架無人機進行編隊實驗（被控對象數目可根據實驗室具體情況擴展）；

無人機飛控：飛控AFC-5擁有強大的處理器功能，并可以通過添加擴展板來增強，提供了額外的傳感、定位或可視化功能可以進行擴展實驗、改進和添加新功能；

基礎開發平臺：平臺以Matlab作為主要開發語言，可進行多無人機軌跡規劃設計，通過USB下載到無人機控制芯片；

運動展示：無人機配有閃爍LED燈，在展示飛行狀態的同時可提升編隊飛行的展示效果；

     擴展開發語言：系統還支持Python、C#、C/C++，兼容性強。
