Matlab 基礎知識
MATLAB工作環境及其使用
操作環境介紹

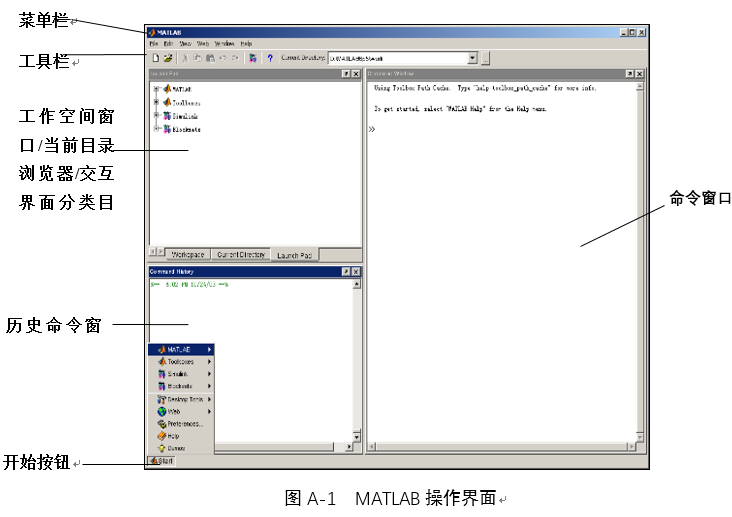

MATLAB開發環境是一套方便用戶使用MATLAB函數和文件的工具集，其中許多工具是圖形化用戶接口。它是一個集成化的工作空間，可以讓用戶輸入、輸出數據，并提供了M文件的集成編譯和調試環境。它包括MATLAB桌面、命令窗口、M文件編輯調試器、MATLAH工作空間和在線幫助文檔。它的通用操作界面包括九個常用的窗口。圖A-1為MATLAB的默認界面，其他窗口可以通過開始按鈕“Start”等方式打開。
1) 命令窗口(Command Window)，也稱為主窗口。各命令輸入和函數調用后的數值輸出結果（包括程序執行后的結果）都在命令窗口表現。
2) 歷史命令窗口(History Command Window)，歷史命令輸入的記載，便于隨時查看和調用。
3) 當前目錄窗口(Current Directory)，顯示和改變當前目錄，并可顯示當前目錄下的文件以及提供搜索功能。
4) 起始面板窗口(Launch Pad)，說明用戶擁有Mathworks公司產品的軟件資源信息。
5) 工作空間窗口(Workspace)，顯示所有目前工作空間中的MATLAB變量名、數據結構、類型以及所占的空間并可進行變量的編輯等。
6) M文件編輯/調試器窗口(M-File)，用于對程序文件的編寫與調試。
7) 圖形文件編輯窗口(Figure)，用于對圖形文件的編輯與顯示。
8) 用戶圖形界面設計窗口(GUI)，用于對圖形界面設計。
9) 仿真模型編輯窗口(Model)，用于對仿真模型的編輯與仿真。
操作界面基本使用
1) 命令窗口的基本操作
在MATLAB下進行基本數學運算，只需直接在提示符(>>)輸入運算式，并按下Enter鍵即可。例如：
>> (5*2+1.3-0.8)*10/25
ans =4.2000
若不希望命令窗口每次都顯示運算結果，只需在運算式最后加上分號“；”即可。 如輸入： >> y = sin(10)*exp(-0.3*4^2); 按下Enter鍵，命令窗口不顯示結果；若要顯示變數y的值，直接鍵入：y，按下Enter鍵，命令窗口顯示y的值。

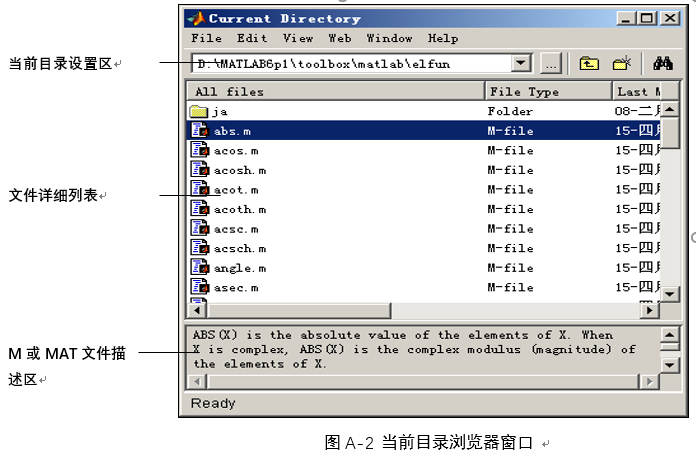

2) 當前目錄瀏覽器窗口(Current Directory Browser)
a、當前目錄的設置
如果是通過單擊Windows桌面上的MATLAB圖標啟動，則啟動后的默認當前目錄是“matlab/work”；如果MATLAB的啟動是由單擊“matlab/bin/win32”目錄下的“matlab.exe”，則默認當前目錄是“matlab/bin/win32”。
把用戶目錄設置成當前目錄的方法有兩種：一種是在當前目錄設置區設置。在上圖中或MATLAB界面工具欄的右邊都有當前目錄設置區， 可以在“設置欄”中直接填寫待設置的目錄名。另一種，通過命令設置。
cd %顯示當前目錄
cd 目錄 %指定當前目錄
cd .. %指定上一級目錄為當前目錄
表A-1 文件詳細列表區的主要應用功能
功能 | 操作方法 |
運行M文件(Run) | 選擇待運行文件，按鼠標右鍵出現快捷菜單， 選擇“Run” 菜單 運行M文件。 |
打開M文件(Open) | 選擇待運行M文件，按鼠標右鍵出現快捷菜單， 選擇“Open”菜單，則M文件出現在M文件 編輯/調試器窗口中。或者雙擊該M文件也可打開文件。 |
把MAT文件全部 數據輸入內存(Open) | 選擇待裝入的MAT數據文件，按鼠標右鍵出現 快捷菜單，選擇“Open”菜單，此文件的數據就全部 裝入工作空間。或者雙擊該MAT文件也可實現。 |
把MAT文件部分 數據輸入內存(Import Data) | 選擇待裝載MAT數據文件，按鼠標右鍵出現快捷菜單， 選擇“Import Data”菜單，出現數據輸入向?qū)?duì)話框 “Import Wizard”，選擇待裝入的數據變量名， 然后單擊“Finish”按鈕。 |
b、文件詳細列表區的使用
c、 M或MAT文件描述區
顯示M或MAT文件描述區：選擇菜單“File”→“preferences”，在“Preferences”對話框中點擊左側的“Current Directory”選項，在對話框的右邊“Brower Display Options”中選擇“Show M-file Comments and MAT-file Comments”復選框，然后單擊“OK”按鈕。
3) 工作空間瀏覽器窗口(Workspace Browser)

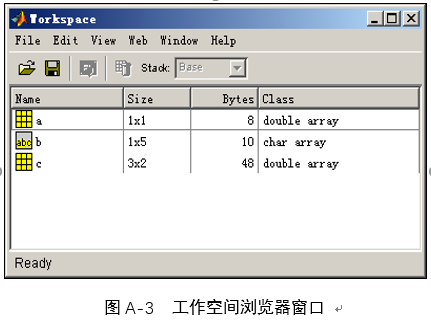

工作空間瀏覽器窗口用于顯示所有MATLAB工作空間中的變量名、數據結構、類型、大小和字節數?？梢詫?duì)變量進行觀察、編輯、提取和保存。圖A-3為工作空間窗口的單獨窗口顯示。
4) 數組編輯器窗口(Array Editor)
打開選擇數組編輯器窗口：“Open…”菜單或者雙擊該變量。

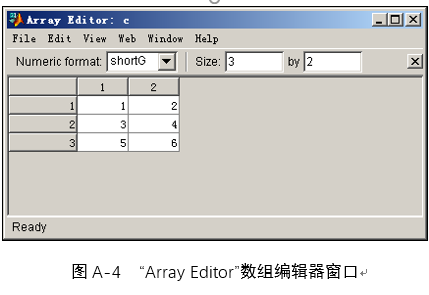

圖A-4為變量“c=[1 2;3 4;5 6]”在“Array Editor”數組編輯器窗口中的顯示。
5) M文件編輯／調試器窗口(Editor/Debugger)
啟動M文件編輯/調試器窗口的方法：
§ 單擊MATLAB界面上的
圖標，或者單擊菜單“File”→“New”→“M-file”，可打開空白的M文件編輯器。
§ 單擊MATLAB界面上的圖標，或者單擊菜單“File”→“Open”，在打開的“Open”對話框中填寫所選文件名，單擊“打開”按鈕，就可出現相應的M文件編輯器。

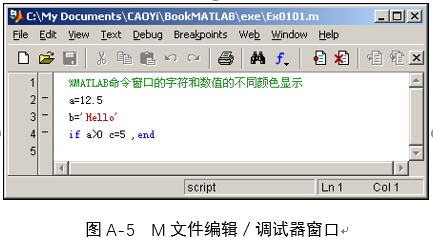

§ 用鼠標雙擊當前目錄窗口中的M文件(擴展名為.m)，可直接打開相應文件的M文件編輯器。圖A-5顯示打開了一個“Ex0101.m”文件的M文件編輯/調試器窗口：
6) 幫助導航／瀏覽器窗口(Help Navigator/Browser)
單擊工具欄的"?"圖標；或選擇菜單“View”→“Help”；或選擇菜單“Help”→“MATLAB Help”都能出現幫助導航／瀏覽器窗口。
7) 啟動Notebook
文字處理軟件WORD與MATLAB有一個共享界面，啟動Notebook可以創建M-book文件。啟動方法有兩種，一是從Word中啟動，方法是打開Word，選擇菜單“文件”→“新建”，在出現的對話框中，選擇“M-book”圖標，單擊“確定”按鈕即可。二是從MATLAB中啟動，方法是打開MATLAB，在命令窗口中輸入“notebook”命令即可。
2. 3常用功能鍵及操作命令
下面給出Matlab一些常用的功能鍵、操作命令、符號以及數學函數等，分別如表A-2、表A-3、表A-4和表A-5所示。
表A-2 Matlab常用操作鍵
鍵名 | 作用 | 鍵名 | 作用 |
↑ | 向前調回已輸入過的命令行 | Home | 使光標移到當前行的開頭 |
↓ | 向后調回已輸入過的命令行 | End | 使光標移到當前行的末尾 |
← | 在當前行中左移光標 | Delete | 刪去光標右邊的字符 |
→ | 在當前行中右移光標 | Backspace | 刪去光標左邊的字符 |
PageUp | 向前翻閱當前窗口中的內容 | Esc | 清除當前行的全部內容 |
Page Down | 向后翻閱當前窗口中的內容 | CTRL+C | 中斷MATLAB命令的運行 |
Enter | 運行命令/換行 | --- | --- |
表A-3 Matlab常用操作命令
命令 | 含義 | 命令 | 含義 |
cd | 設置當前工作目錄 | exit | 關閉/退出MATLAB |
clf | 清除圖形窗 | quit | 關閉/退出MATLAB |
clc | 清除命令窗中顯示內容 | md | 創建目錄 |
clear | 清除MATLAB工作空間 中保存的變量 | more | 使其后的內容顯示內容 分頁進行 |
dir | 列出指定目錄下的文件夾 和子目錄清單 | type | 顯示指定M文件的內容 |
edit | 打開M文件編輯器 | which | 指定其后文件所在的目錄 |
helpwin | 在線幫助窗口 | help | 在線幫助 |
helpdesk | 在線幫助工作臺 | demo | 運行演示程序 |
! | 執行操作系統命令 | save | 把變量存入文件中 |
load | 將文件內容加載到變量中 | echo | 命令回顯 |
表A-4 Matlab常用符號
名稱 | 符號 | 功能 |
空格 | 用于輸入變量之間的分隔符以及數組行元素之間的分隔符。 | |
逗號 | , | 用于要顯示計算結果的命令之間的分隔符； 用于輸入變量之間的分隔符；用于數組行元素之間的分隔符。 |
點號 | . | 用于數值中的小數點。 |
分號 | ; | 用于不顯示計算結果命令行的結尾；用于不顯示計算結果命令之間的分隔符； 用于數組元素行之間的分隔符。 |
冒號 | : | 用于生成一維數值數組，表示一維數組的全部元素 或多維數組的某一維的全部元素。 |
百分號 | % | 用于注釋的前面，在它后面的命令不需要執行。 |
單引號 | ‘ ’ | 用于括住字符串。 |
圓括號 | ( ) | 用于引用數組元素；用于函數輸入變量列表； 用于確定算術運算的先后次序。 |
方括號 | [ ] | 用于構成向量和矩陣；用于函數輸出列表。 |
花括號 | { } | 用于構成元胞數組。 |
下劃線 | - | 用于一個變量、函數或文件名中的連字符。 |
續行號 | … | 用于把后面的行與該行連接以構成一個較長的命令。 |
“At”號 | @ | 用于放在函數名前形成函數句柄； 用于放在目錄名前形成用戶對象類目錄。 |
表A-5 Matlab常用數學函數
函 數 | 功 能 描 述 | 函 數 | 功 能 描 述 |
abs(x) | 實數的絕對值或復數的幅值 | gcd(m，n) | 求正整數m和n的最大公約數 |
lcm(m，n) | 求正整數m和n的最小公倍數 | rem(m，n) | 求正整數m和n的m/n之余數 |
sin(x) | 正弦sin | asin(x) | 反正弦arcsin |
cos(x) | 余弦cos | acos(x) | 反余弦arcsin |
tan(x) | 正切tan | atan(x) | 反正切arctan |
exp(x) | 指數函數 | sqrt(x) | 求實數x的平方根： |
log(x) | 自然對數(以 | log10(x) | 常用對數(以10為底數) |
interp1 | 一維插值 | interp2 | 二維插值 |
interpft | 利用FFT的一維插值 | interpn | n維插值 |
spline | 樣條插值 | griddata | 規則化數據和曲面擬合 |
interp3 | 三維插值 | meshgrid | 產生“經緯”矩陣 |
polyfit | 最小二乘多項式擬合 | fminsearch, fminunc | 無約束非線性最小化 |
polyval | 多項式函數的預測值 | fmincon | 非線性約束最優化 |
2. 4 Matlab幫助系統
MATLAB具有相當豐富的幫助信息，同時提供了多種獲得幫助的方法。可以通過桌面平臺的“Help”菜單來獲得幫助，也可以通過工具欄的幫助"?"選項獲得幫助。此外，MATLAB也提供了在命令窗口中的獲得幫助的多種方法，獲得幫助的命令及說明如表A-6。
表A-6 Matlab幫助命令
命 令 | 說 明 |
doc | 在幫助瀏覽器中顯示指定函數的參考信息 |
help | 在命令窗口中顯示M文件幫助 |
helpbrowser | 打開幫助瀏覽器，無參數 |
helpwin | 打開幫助瀏覽器 |
lookfor | 在命令窗口中顯示具有指定參數特征函數的M文件幫助 |
demo | 調用演示模型來獲得特殊幫助 |
web | 顯示指定的網絡頁面，默認為MATLAB幫助瀏覽器 |
